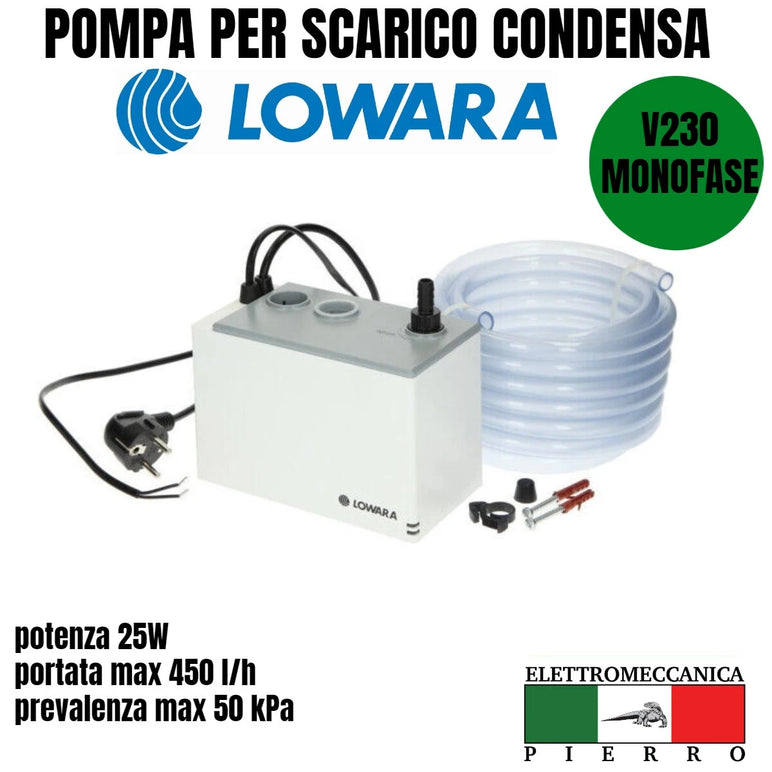

La pompa per condensa TP1 è un dispositivo di sollevamento che può essere impiegato laddove non sia possibile smaltire la condensa attraverso la pendenza naturale.
La TP1 è adatta a condense dei seguenti impianti :
- Caldaie a condensazione a gas e a gasolio con un valore di pH di 2 e superiore e una potenzialità fino a 200 kW.
- Impianti di climatizzazione, frigoriferi, congelatori e vetrine frigorifere.
- Deumidificatori, vaporizzatori, ecc. Con condense molto acide (valori di pH
minori di 2), se si utilizza un gasolio non povero di zolfo e per impianti con una resa
superiore a 200 kW, è necessario collegare a monte un impianto di neutralizzazione.
Attenersi alle normative comunali relative alle acque di scarico.
STRUTTURA/ FUNZIONAMENTO
La pompa per condensa TP1 è composta da un serbatoio di raccolta per la condensa, da una pompa che devia la condensa in un tubo flessibile a pressione e da una regolazione
che regola l’inserimento e il disinserimento della pompa, indica lo stato di esercizio e
emette un segnale di allarme in caso di guasti.
Per lo sviluppo della pompa TP1 sono stati effettuati numerosi perfezionamenti innovativi
rispetto alle normali pompe per condensa,al fine di garantire un funzionamento
economico, silenzioso e senza guasti del dispositivo di sollevamento condensa
SERBATOIO
Il serbatoio è in materiale ABS resistente agli acidi. Comprende 0,5 l di condensa
ed è quindi sufficiente anche quando cade l’acqua piovana attraverso il camino. I divisori
nel serbatoio impediscono i movimenti ondulatori del liquido di condensa (causato
dall’introduzione) e contrastano quindi in modo efficace i disturbi della regolazione. Per
prevenire un blocco della pompa, nella parte inferiore del serbatoio è integrata una cloaca
della pompa in cui le particelle di sporcizia possono depositarsi senza problemi. Quando
necessario, il serbatoio può essere pulito e sciacquato in modo molto semplice. Una
seconda apertura di riempimento nel coperchio del serbatoio consente di indurre e scaricare
l’acqua che sgocciola dalla valvola di sicurezza della caldaia nel serbatoio della condensa.
POMPA
Nella parte inferiore del recipiente è integrata una pompa con motore a sfera a magnete
permanente all’insegna del risparmio energetico, che consuma soltanto una piccola percentuale
di corrente rispetto alle comuni pompe per condensa. Il componente elettrico della
pompa è quindi interamente separato dal componente bagnato della pompa, perciò è
protetto dagli spruzzi d’acqua.
La pompa per condensa TP1 è protetta da tutti i lati; non è
possibile toccare involontariamente i contatti elettrici (ad es. attraverso le fessure di aerazione, come nei dispositivi di sollevamento condensa
convenzionali).
La pompa a motore sferico TP1 è molto silenziosa. L’unico pezzo mobile nella pompa è un’unità rotore/girante di forma sferica che poggia su una sfera di ceramica durissima resistente all’usura. Poiché nelle pompe a motore sferico non c’è gioco dei cuscinetti, quindi nemmeno un aumento di rumore, il funzionamento della pompa rimane silenzioso
per tutta la sua durata.
Di regola la pompa per condensa TP1 non si può bloccare.
Dal momento che il rotore viene tenuto nel suo supporto dalle forze magnetiche e può ammorbidire le piccole particelle di sporcizia, anche dopo una lunga inattività viene garantito un funzionamento sicuro.
REGOLAZIONE
Nella pompa per condensa TP1, l’inserimento e il disinserimento, nonché l’attivazione del contatto di allarme senza potenziale avvengono mediante il riconoscimento elettronico e senza contatto dello stato di pieno. I sensori Hall che si trovano sulla scheda stampata immediatamente dietro la parete del serbatoio vengono attivati mediante un piccolo magnete in un galleggiante che si trova nel serbatoio. Il vantaggio di questa costruzione è soprattutto una protezione sicura dai danni dovuti alla corrosione che si verificano
nei comuni interruttori elettrici a galleggiante.
